色差仪△E什么意思?计算式有哪些?

发布:色差仪维修 时间:2024-04-30

色差(ΔE)是指定量地对色知觉差异进行表示,通俗说法为一种颜色与另一种指定颜色色知觉差异数值的多少。可以使用色差仪测量,并以数字的形式表示出来。本文对色差仪△E含义及计算式做了介绍。

色差仪色差值

色差仪△E什么意思?

在颜色测量过程中,采用数据来表达物体色的性质后,在很多情况下还会涉及到两个及两个以上物体色的比较。在适当的照明体、照明和观测条件下,如果两个样品具有相同的三刺激值,对于适当的观察者来说它们是一种理想的匹配;若三刺激值不尽相同则它们不匹配,并且整个差异将近似它们之间能感觉出的差异。

色差用△E表示,△表示差异(differencein),E是德语单词Empfindung的第一个字母,含义是感觉。色差的单位是NBS,它是美国国家标准局(National Bureau of Standards)制定的,现为各国普遍采用。当△E=1时称为1个NBS色差单位,INBS色差单位大约相当于在最优试验条件下人眼所能知觉的恰可观察差的5倍。在CIE色度图中,1NBS色差单位相当于0.0015~0.0025x或y的色度坐标变化。在孟塞尔色系中,一个孟塞尔明度单位等于10个NBS色差单位,1个孟塞尔饱和度单位等于7个NBS色差单位。下表示NBS单位及在色差视觉上的显著程度。

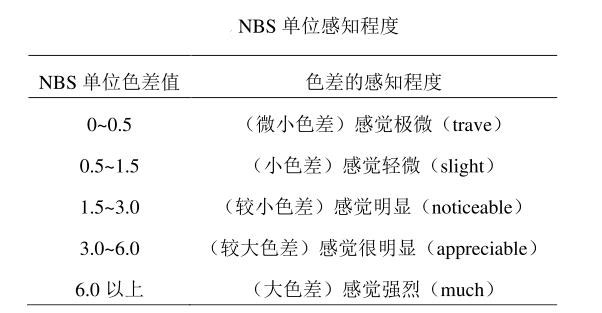

NBS单位感知程度

色差仪△E计算式:

1.ΔE*ab色差公式

ΔE*ab色差公式是色差仪中目前使用最为广泛的一个色差公式,该色差公式建立在CIELab颜色空间之上的,由直角坐标L*、a*、b*构成。L表示心理明度;a、b表示心理色度。在CIELAB颜色空间中,两个颜色样本(L1,a1,b1)和(L2,a2,b2)之间的色差可以用欧式距离来计算:

Lab色差计算公式0615

其中ΔL*、Δa*、△b*分别是CIELab颜色空间的三个坐标差值。如果CIELab空间是视觉均匀的,其对应的视觉宽容度在该颜色空间中应当是一个圆球形,并且在颜色空间的各个区域都应具有相同的半径。但是由于CIELab颜色空间并不是均匀的,因此应该用椭球来表示各颜色区域所对应的视觉宽容度更为合适。虽然对于中小色差的预测性能,CIELab色差公式不甚理想,但相对于其后的一些色差公式而言,其公式比较简单易算,并且对大色差尚有较好的预测性能,因此在现今工业生产中仍被广泛采用。

2.ΔE*cmc色差公式

ΔE*cmc色差公式在修正ΔE*ab色差公式的基础上,根据视觉关系调整了每个色调方向的色差椭圆大小和形状;改善了彩度差变化与明度之间的关系,使不同彩度的颜色具有不同的色差容限。非彩色区域附近的椭圆较小,彩度高的椭圆较大,色差容限与彩度的变化成正比。它引入了明度权重因子l彩度权重因子c,能够解决暗色和中性色区域的色差结果计算与人眼测量结果相差较大的问题,适应不同的色差需求。

ΔE*cmc公式定义视觉特性为椭圆,椭圆内部所表示的颜色与标准色在视觉特性上表示一致,椭圆外部所表示的颜色则不一样。用椭圆方程定义的色差公式如下所示:

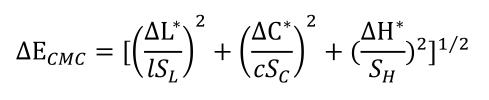

CMC色差公式0905

上式中,△L*、△C*、△H*三个参数分别代表明度差、彩度差和色相差,下标为std的代表标准样本。SL、SC、SH椭圆的半轴,l是明度权重因子,c是彩度权重因子,通过改变l,c因子改变相对椭圆半轴的长度来控制色差范围,对于可接受色差取l=2,c=1。

由于ΔE*cmc色差公式与人眼视觉特性一致,因此独立于颜色区域的“单一阈值”可用于对不同的颜色质量控制,为颜色测量和色差评估带来极大的方便。

3.ΔE*94色差公式

ΔE*94色差公式是CIE于1955年推荐的一个色差公式,其全称为“CIE1994(△L*△C*ab△H*ab)色差模型”,正式缩写形式是CIE94,色差符号为△E*94。△E*94色差公式是CMC(1:c)色差公式的一种改良形式,其结构与ΔE*CMC(l:c)色差公式相似的公式,该公式的计算式如下所示:

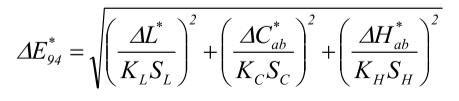

CIE94色差值计算公式

CIE94色差公式中ΔL*,△C*ab,△H*ab分别表示两种颜色间的明度差、彩度差和色相差。参数因子KL,KC,KH可根据不同的评价对象和评价条件选择不同数值,参考条件下的参数因子数值均为1。当观察条件改变时,可以对各参数进行单独改变以适应视觉上每个颜色分量(明度、彩度、色相)的变化。

CIE94色差公式沿用了变化参数的思想,对关系颜色差别的三要素明度、彩度和色相给出了更好的参考。常用的参考数值仅仅对明度的取值进行改变,例如,评价纺织品是明度的参数因子取值为2,而在印刷行业中推荐的明度参数因子的取值为1.4,这两种情况下其他两者的取值与参考条件下的取值相同。

4.ΔE*00色差公式

ΔE*00色差式是CIEDE2000色差公式的简称,是CIE最新推荐的基于CIELAB的色差公式。为了进一步改善工业色差评价的准确性,CIE专门成立了工业色差评价的色相与明度相关修正专业委员会TC1-47,经过该委员会根据对现有色差模型和大量视觉评价数据的大量分析之后,终于在2000年推荐了该公式。其色差式如下所示:

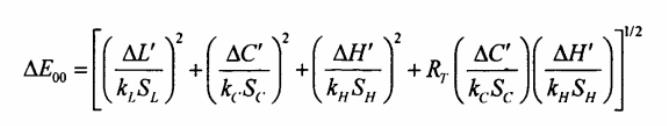

CIEDE2000色差计算公式

式中,ΔL'为亮度差;ΔC'为彩度差;ΔH'为色相差;KL、KC、KH分别为亮度、彩度、色相的权重因子,在本文的应用情况下,将其取值为KL=KC=KH=1;SL、SC、SH分别为对亮度、彩色、色相的补偿函数;RT为对蓝色区域的旋转因子。

CIEDE2000只是重新定义了色差的计算方法,并不是建立了一个新的均匀色空间。对于一般的工业色差评估,可以直接用该公式进行计算,计算结果即可表示被知觉的色差。

5.ΔE*uv色差公式

ΔE*uv色差公式是由CIE x-y色度图进行线性变换推导而得。线性变换的目的是改善与目测结果对比的均匀性。CIE1976L*u*v*色差公式为:

CIE1976Luv色差公式0100

式中,X,Y,Z为色样的三刺激值:X0,Y0,Z0为CIE标准照明体的三刺激值,为常数值:X/X0,Y/Y0,Z/Z0,要求大于0.008856,对于不符合这一要求的极深的颜色,使用颜色修正公式。

u',v'分别为线性变换后的色样色度坐标,u'0,v'0分别为线性变换后的CIE标准照明体的色度坐标;L*为明度;u',v为彩度;△E*uv为总色差。

6.ΔE(Hunter)色差公式

Hunter色差公式是由亨特(Hunter)为使光电色度计读数方便,而于1948年提出的Lab对抗色系统中计算色差的公式,大多用于陶瓷、塑料和纺织品等,一般可满足工业生产管理的需要。在该系统中,L表示物体反射光的明度,a表示反射光中红色与绿色的成分,b表示反射光中黄色与蓝色的成分。因此,Lab系统的色差公式可表示为:

Lab系统的色差公式

式中:△L、△a、△b分别为两个物体表面色的明度差和色品坐标差。
