二手FD-9分光密度仪
商品详情

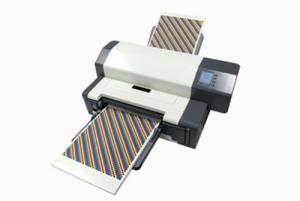

日本自动扫描分光密度仪FD-9性能卓越，不但能够以世界上最快的速度*1测量标准的彩色图表，还可以为印刷行业用户在色彩管理方面带来更高精度和更高效率的工作流程。
为了提高印刷领域的生产效率并同时提升产品质量，色彩管理工作的重心逐渐倾向于追求自动化。比如在以数字方式测量并控制色彩的工作流程内，既要尽可能减少人工劳动，又要保证快速和准确。为了满足这些需求，日本为图像艺术和印刷领域推出了自动扫描分光密度仪FD-9。
FD-9分光密度仪拥有多个独特的优势：
(1)实施超高速的单点式测量，不仅测量速度更快，还能保证测量精度;
(2)选购的自动送纸器能够进行连续的测量，既能提高工作效率，又能减少人工劳动;
(3)自由图表格式功能让您可以继续使用原有格式的图表，甚至是直接测量混合图表，无需重新格式化图表。
超快专色测量
处理一份有 1500 个色块的图表，从插入色表到输出测量数据所用的时间约为 4 分钟。此外，FD 系列可在多种标准测量条件(M0、M1 及 M2)下通过一次测量获得结果，因此仅需扫描一次色表。
为确保准确性，仪器以一系列超高速动作进行扫描：它把 FD-9 的色彩传感器精准定位到每个测量点，然后停止扫描动作，对该点进行测量，完成后，再移动到下一个测量点。
自由图表格式
色块自动检测功能使得混合了色块和图片或插图(例如示例图表 2)的印刷材料在测量时无需预设的图表定义文件，因此现有的图表可以继续使用。每次测量开始时，FD-9 通过图像传感器对图表进行预扫描，自动检测测量点，然后对检测到的色块进行扫描测量。色块自动检测功能也意味着传统色度计用来检测色块位置的标记符已不再需要了。
此外，可以使用网格化测量整个页面都充满色块的图表，例如示例图表1，以分辨哪些印刷区域的色彩不均匀。
选购的自动送纸器能够将最多 100 个图表同时装入送纸器，且能连续进行测量。因为不需要频繁地放置图表，所以仪器也能在晚上进行色彩测量，既能提高工作效率，又能减少人工劳动。
易读型显示屏
LCD显示屏增强了用户操作性，并显示FD-9的工作状态。
IP连接
局域网连接功能可实现多台电脑或其它设备共享一台FD-9。
FD-9分光密度仪产品视频介绍
测量工具软件 FD-S2w(标准配件)
不论是否使用定义文件，均可轻松测量色表。
可通过获取的图像数据创建色表定义文件，从待测点中删除自动检测的色块，并可在图片或图案中的任何位置加入测量点。
除了 M0、M1 及 M2 标准测量条件外，还可通过用户自定义光源(由日本分光辐射照度计 CL-500A 或分光密度计 FD-7 测量获得)评估色彩。
以多种格式输出测量数据。
色彩管理软件 basICColor 系列(选配件)
可对接 FD 系列的所有型号
可进行色彩管理、ICC 特性档文件创建以及质量控制(合格/不合格评估和认证)。
集成多种特性档评估功能，如 2D/3D 色域的阶调曲线和⊿E的比较和显示，并支持特性档优化功能(如色域平滑处理、循环校准、[测量值]优化修正)。
包含 Fogra ®、IDEAlliance ® 及 JapanColor ®等质量控制体系的⊿E和TVI标准的参考档。
可自动创建和输出 PDF 报告。
FD-9分光密度仪色彩管理软件
计算机最低配置要求
| 操作系统 | Windows® XP SP3 (32 位)、Windows® Vista (32 位、64 位)、Windows® 7 (32 位、64 位) |
| CPU | 英特尔® 奔腾® 4 处理器 |
| 内存 | 512 MB |
| 硬盘 | 可用硬盘空间不低于 100MB |
全面服务支持
日本拥有庞大的服务支持网络，包括位于美国、欧洲和亚洲的服务中心，以及日本的工厂。不论您身在何处，我们都能为 FD-9 分光密度仪提供快速的服务和校准支持。
FD-9分光密度仪主要参数规格
| 照明/受光系统 | 45°a：0°（环状照明）*1 |
|---|---|
| 符合 CIE No. 15、ISO 7724/1、DIN5033 Teil 7、ASTM E 1164 及 JIS Z 8722 反射测量条件。 | |
| 分光方式 | 凹面光栅 |
| 波长范围 | 380 ~ 730 nm |
| 波长间隔 | 10 nm |
| 半波宽 | 约 10 nm |
| 测量口径 | 约 3 mm |
| 光源 | LED |
| 测量范围 | 反射率：0 至 150% |
| 重复性 | 色度：σ∆ E00 0.05 以内（未安装偏振光滤片） |
| * 白板校正执行后，在日本测试条件下，以 1 秒的间隔测量白色校正板 30 次 | |
| 器间差 | ∆E00 0.3 以内（BCRA II系列12色板的平均值，对比在日本标准条件下[未安装偏振光滤片]的测量值） |
| 测量时间 |
每 1500 个色块约 4 分钟 * 日本测量条件*3 |
| 输出数据 | 光谱反射率 |
| 测量条件*2 |
M0 (A)、M1 (D50)、M2（A + UV 截断）、C、ID50、D65、ID65、 F2、F6、F7、F8、F9、F10、F11、F12、用户定义光源 |
| 衬底条件 | 白色衬底，符合 ISO13655 |
| 接口 | USB2.0、10Base-T/100Base-TX |
| 电源 | 指定交流电源适配器（输入：AC 100 至 240 V，50/60 Hz；输出：DC 24 V，5 A) |
| 尺寸 |
仅适用于FD-9 ：宽 716 x 深 251 x 高 159 毫米 自动送纸器：宽 601 x 深 1158 （纸盒打开时） x 高 245 毫米 |
| 重量 | 仅适用于 FD-9：约 10.5 千克 |
| 操作温度/湿度范围 | 温度 10 至 35°C、相对湿度 30 至 85%（无凝露） |
| 存储温度/湿度范围 | 温度 0 至 45°C、相对湿度 0 至 85%（无凝露） |
| 标准配件 | 交流电源适配器、USB 数据线、测量工具软件 FD-S2w |
| 选配件 | 自动送纸器 FD-A09 |
可测量图表规格
| 宽度 | 45 至 330 毫米 |
|---|---|
| 长度 | 170 至 660 毫米 |
| 厚度 | 0.05 至 0.45 毫米 |
| 最小色块尺寸 | 6 x 6 毫米 |
| 单张纸的最大色块数量 |
1394 (A4) 2928 (A3) |
FD-S2w
| 操作环境 | 操作系统 |
Windows7/Windows8.1/ Windows10 MacOS X 10.9-10.10 |
|---|---|---|
| CPU | 1 GHz 或以上处理器 | |
| 内存 |
1GB 或以上（32 位）/ 2GB 或以上（64 位） | |
| 硬盘 | 可用硬盘空间不低于 8 GB | |
| 显示器 | 显示器分辨率至少为 1024 x 768 | |
| 接口 | USB 2.0、10Base-T/100Base-TX | |
| 兼容仪器 |
FD-9 FD-7/CL-500A（读取功能仅适用于用户定义光源） | |
| 特性 | 图表创建、图表测量、测量数据显示、测量文件输出、QR 代码创建 | |
| 显示的测量数据 | 光谱反射率、色度值、密度值 | |
| 测量条件*2 |
M0 (A)、M1 (D50)、M2（A + UV 截断）、C、ID50、D65、ID65、F2、F6、F7、F8、F9、F10、F11、F12 用户自定义光源 | |
| 照明 |
A、C、D50、ID50、D65、ID65、F2、F6、F7、F8、 F9、F10、F11、F12、A + UV 截断、用户自定义光源 | |
| 标准观察者 | 2° 或 10° 标准观察者 | |
| 色域 | L*a*b*、L*C*h、XYZ | |
| PC 支持语言 | 英文、法文、德文、西班牙文、日文、中文（简体） | |
| 输出格式 |
CxF3：ISO17972-1:2015 CGATS：ISO28178:2009 (ANSI CGATS-17) FD-S2w 原始格式 (csv/tsv) | |
FD-9分光密度仪系统连接图
